PROGETTAZIONE DEFINITIVA ED ESECUTIVA (IN GARA AGGIUDICATA) PER LA FORNITURA CHIAVI IN MANO DI BOX PREFABBRICATI PER 20 + 5 POSTI DI TERAPIA INTENSIVA E TERAPIA POST OPERATORIA DELL’AZIENDA OSPEDALIERA UNIVERSITARIA “G.MARTINO” DI MESSINA. CIG 706876516A

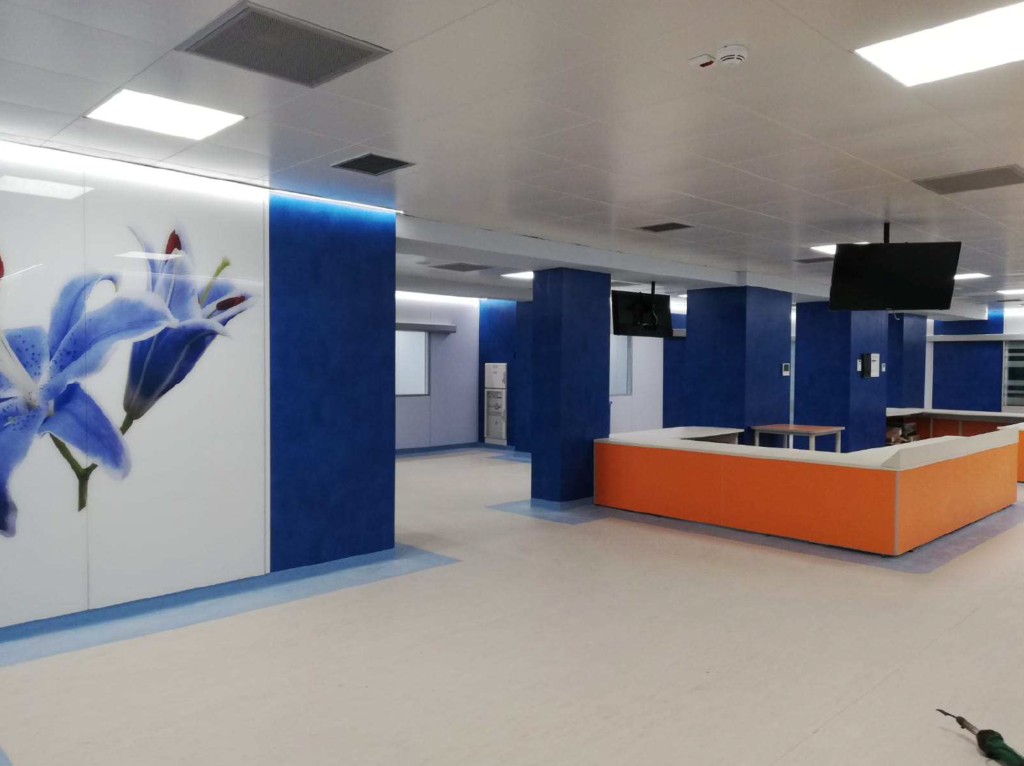

Foto degli interni

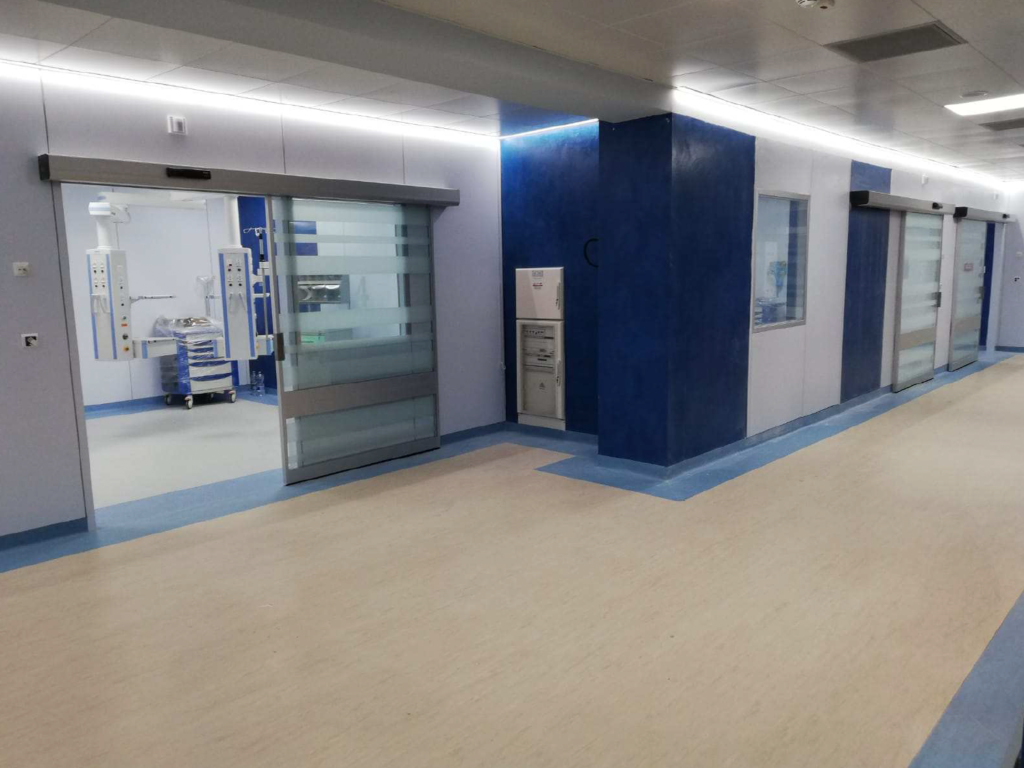

Foto del iinterni
DETTAGLI DEL PROGETTO
Città: Catania
Stazione Appaltante: A. O. “G. Martino” – Messina
Committente: Sirimed s.r.l.;
Periodo: 2017
Importo delle opere:
1.386.627,70 €
Prestazioni svolte: Progettazione definitiva ed esecutiva
Classi e categorie:
E10 297.106,32 €
IA01 28.695,12 €
IA02 163.789,02 €
IA03 187.922,26 €
Forniture di arredi ed elettromedicali:
709.114,88 €
Tecnica costruttiva: muratura, acciaio, calcestruzzo armato
Descrizione
La progettazione definitiva del reparto di cui sopra, è avvenuta a seguito della partecipazione alla gara indetta dall’Azienda Ospedaliera Universitaria “G. Martino” di Messina” nel Giugno del 2017.
Successivamente all’aggiudicazione della stessa, è stata eseguita la progettazione esecutiva, durante il mese di Dicembre dello stesso anno.
Le soluzioni progettuali innovative adottate sono state molteplici. Su tutte, quella più rappresentativa in termini di benefici relativi alla velocità nella realizzazione delle opere, ed aderente anche ai requisiti richiesti nella presente manifestazione di interesse, è l’utilizzo delsistema modulare di pareti prefabbricate “a secco” con sottostruttura portante in acciaio elettrozincato e rivestimento in Sanisteel® che ha ridotto drasticamente i tempi di esecuzione.
Il sistema di pareti è composto da una struttura, costituita da montanti e traversi, che, una voltaposta in opera, può accogliere, il passaggio degli impiantitecnologici. I pannelli di rivestimento del box sonomodulari, si preparano in fabbrica e sono realizzati inlamiera di acciaio, dello spessore di 8/10 mm, pellicolatocon film Sanisteel®. Il montaggio avviene ad innestorapido, senza l’uso di alcun utensile, grazie alla struttura
opportunamente asolata. Tutti i montanti sono dotati di un piedino di regolazione che ne garantisce l’allineamento e la messa in bolla, mentre sulla parte frontale sono poste le asolature per l’aggancio dei pannelli. Nella parte inferiore viene inserito unprofilo di raccordo sagomato a pavimento formando la zoccolatura a sguscia.
Il vantaggio nell’utilizzo di tale tecnologia consiste nel sovrapporre e ridurre le fasi di lavoro necessarie all’esecuzione dell’opera. Durante la realizzazione, infatti, una volta costituita la struttura, possono essere installati gli impianti tecnologici e, solo in fase finale dei lavori, sono stati montati ipannelli (che erano stati precedentemente lavorati in fabbrica).
L’utilizzo e la fattura di tali pannelli finiti rivestiti in acciaio antibatterico certificato epronti per l’assemblaggio facili da trasportare e caratterizzati dall’assenza di pericolose sporgenze che possono provocare danni a
persone o cose, presenta numerosi vantaggi in termini di riduzione dei tempi di esecuzione.
- Consente di “annullare” tutte le operazioni di scasso e successivo ripristino sulle pareti o sulle tamponature normalmente necessarie per consentire il passaggio sottotraccia di impianti e sottoservizi;
- elimina le operazioni di fissaggio delle pannellature a parete (tipo pannelli di cartongesso) e successivo incollaggio dei rivestimenti e finiture.
- Permette l’esecuzione “simultanea” di lavorazioni (es. predisposizione impiantistica e montaggio delle pareti) altrimenti consequenziali perché non sovrapponibili, con relativo abbattimento dei tempi di esecuzione.
- Montaggio dei pannelli estremamente semplice; il sistema d’aggancio presenta infatti un’asolatura a “goccia” che permette di ottenere l’autocentraggio del pannello, con conseguente allineamento tra pannello e pannello, garantendo così un alto risultato estetico e la connessione tra bussola ed accessorio fa si che il pannello, per azione del peso proprio, venga compresso contro le guarnizioni che rivestono l’intera sottostruttura.
I benefici derivanti dall’Utilizzo del sistema modulare con pannelli prefabbricati si rilevano anche successivamente alla fase di realizzazione ossia nella facile gestione delle operazioni di pulizia e disinfezione, ma anche nella possibilità di eseguire rapidi interventi di manutenzione in contesti in cui è fortemente richiesto l’abbattimento di qualsiasi interazione esterna che possa interferire con il normale svolgimento delle (delicate) attività sanitarie.
